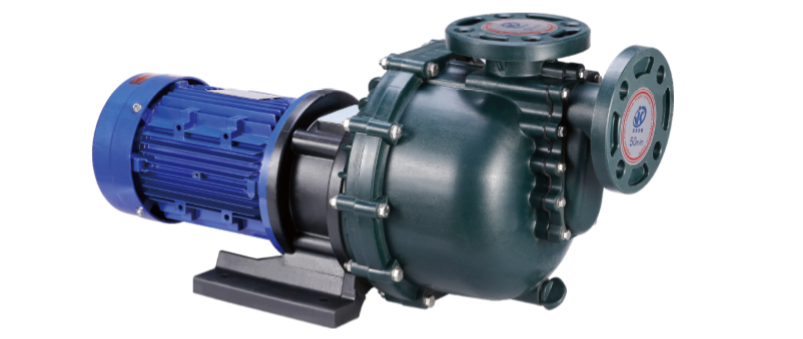

也許大家對無密封自吸泵并不陌生，或者經常使用，但是對它的基本構造是否了解呢？可能有工作經驗的人對構造比較了解，對于新手來說可能還不太了解。今天就讓大家了解一下。

    無密封自吸泵的基本構造是由六部分組成的，分別是葉輪，泵體，泵軸，軸承，密封環，填料函。

    1、葉輪是自吸離心泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失。

    2、泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。

    3、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉距傳給葉輪，所以它是傳遞機械能的主要部件。

    4、軸承是套在泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩種。滾動軸承使用牛油作為潤滑劑加油要適當一般為2/3～3/4的體積太多會發熱，太少又有響聲并發熱?；瑒虞S承使用的是透明油作潤滑劑的,加油到油位線。太多油要沿泵軸滲出并且漂賤，太少軸承又要過熱燒壞造成事故。在水泵運行過程中軸承的溫度最高在85度一般運行在60度左右，如果高了就要查找原因并及時處理！

    5、密封環又稱減漏環。葉輪進口與泵殼間的間隙過大會造成泵內高壓區的水經此間隙流向低壓區，影響泵的出水量，效率降低。間隙過小會造成葉輪與泵殼摩擦產生磨損。為了增加回流阻力減少內漏，延緩葉輪和泵殼的所使用壽命，在泵殼內緣和葉輪外援結合處裝有密封環，密封的間隙保持在0.25～1.10mm之間為宜。

    6、填料函主要由填料，水封環，填料筒，填料壓蓋，水封管組成。填料函的作用主要是為了封閉泵殼與泵軸之間的空隙，不讓泵內的水流不流到外面來也不讓外面的空氣進入到泵內。始終保持水泵內的真空。

無密封自吸泵是由上述六部分組成，各部分都有發揮著不同作用，對無密封自吸泵的性能、質量都有一定的影響。了解無密封自吸泵的結構，可以更加順利地運行設備，如果出現故障，可以從上述幾個部位排除。
